JQAUDIO LA-PRO 音频信号隔离器

关键词:音频信号隔离器,音频信号分配器

所属分类:

咨询热线:

0592-6281187 / 13459266306

产品描述

一:音频信号隔离器主要功能

1.两通道物理性隔离,平衡/非平衡之间相互转换。

2.三种接地模式切换开关,带相位反转开关。

3.隔离外界干扰,隔离不共地产生的电流声,噪声。

4.保护设备不被对地电压差(打火 、静电)损坏,改善声音。



二:音频隔离器原理说明

       使音源与隔离器输入端独自形成环路,同时隔离器输出端与负载也形成环路,前后级音频设备之间不会形成物理性电气连接,从而保证了电气隔离,实现如下目的:1.净化音频信号传输,采用平衡信号传输模式,可以确保信号不会发生因线长产生的干扰噪声;2.消除因电源异相造成的干扰噪声;3.消除接地电位差等产生的干扰噪声;4.意外或紧急情况下拔插信号电缆不会产生电压差的打火现象,保护前后级设备的安全。在实际工作时比如调音台与功放,转播车或者同声传译主机很多情况下是距离很远,会有不同的取电情况:跨相线、不同的安全地 (G)。因为电源不在同一相线,所以在这样的用电系统会出现问题:轻则工作时会从音箱发出很大的电流声,重则在接插信号电缆时会产生接插打火现象烧毁设备。



三:背景资料

       地回路 / 地环干扰:主要由于音频线缆的两个线端之间的不同电势产生的,由于大型音响系统之间设备分散放置,通过音频线缆连接,设备之间产生不同的音频信号参考地电位差, 从而引起的交流电流回路干扰,主要出现在音频线缆的屏蔽层及音频设备的外壳上。通常情况下,屏蔽层的电压为0 V,在音频信号传输距离超过100米的情况下,极易产生较高的接地环路电压,设备间的屏蔽层会产生压差,严重的将导致音频信号失真并伴有电流声噪音等干扰现象,甚至会产生打火导致设备被烧坏。



四:JQAUDIO LA-PRO 音频信号隔离器

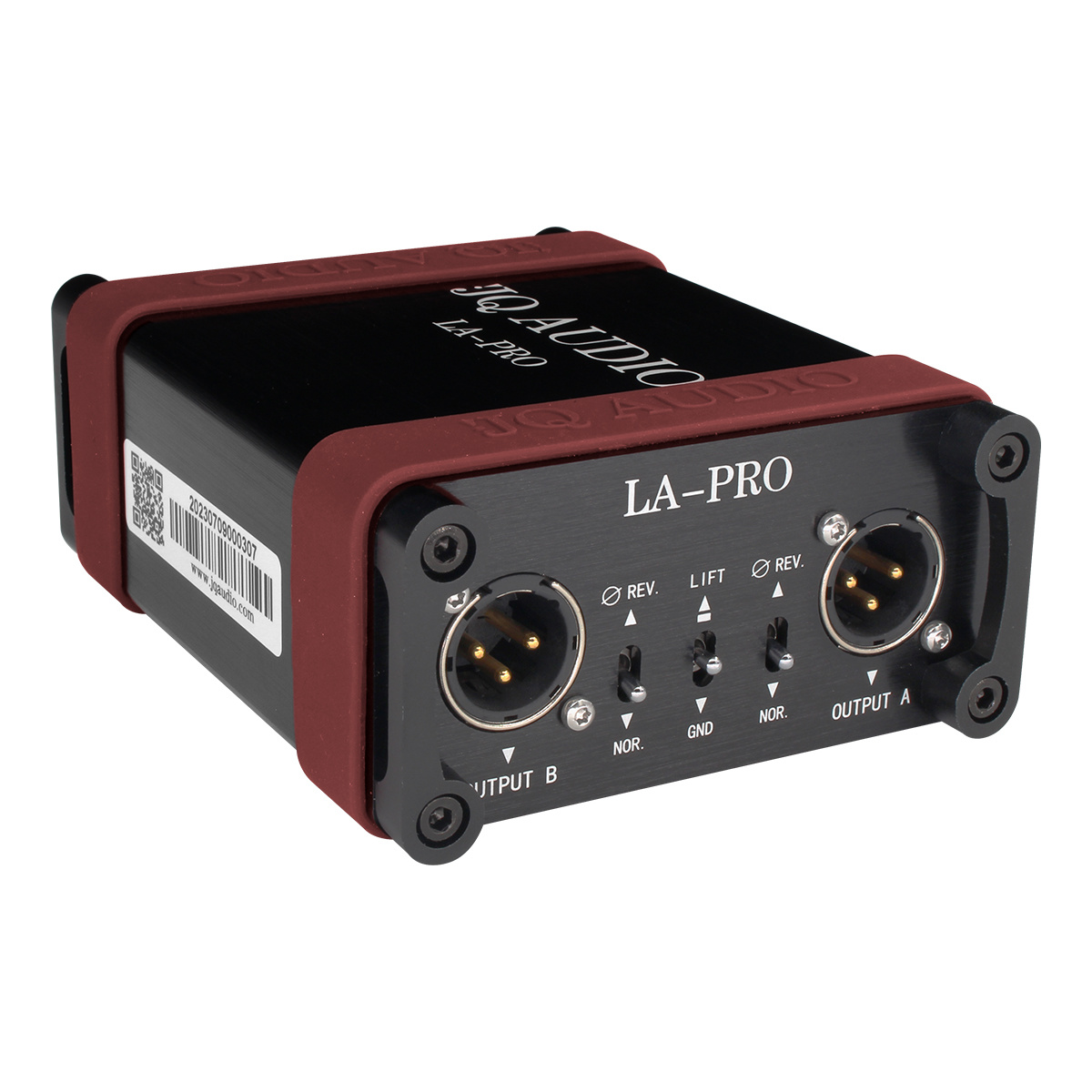

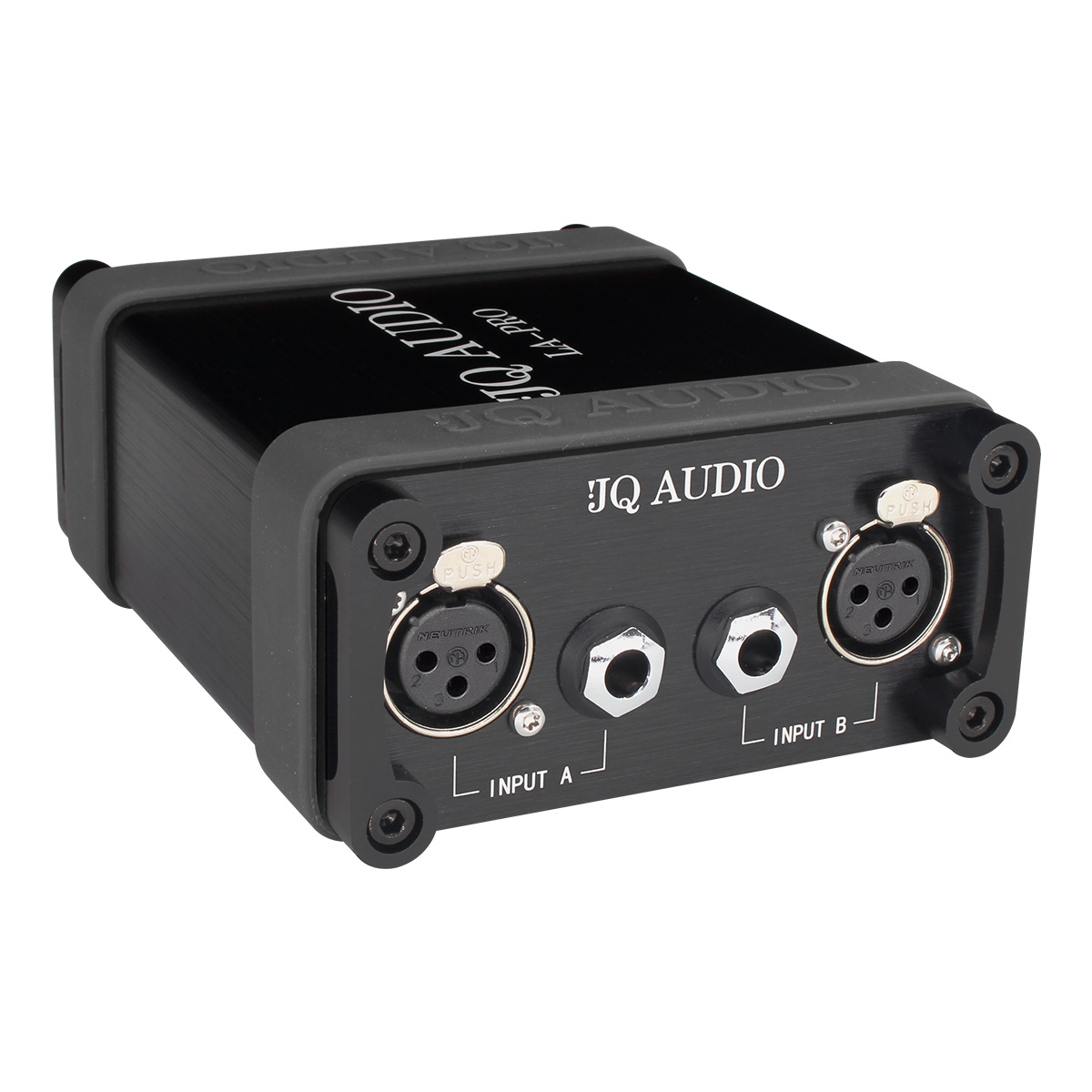

        JQ AUDIO  LA-PRO 广播级音频信号隔离器采用进口坡莫 合音频变压器作为输入输出之间信号耦合,  NEUTRIK  高端金 属外壳接插件,双层屏蔽沉金电路设计,使输入和输出之间的 信号得到完美隔离转换分配。 改善音质,去除数码味,增加韵 味。输入采用 6.35 和  XLR  两种接口,输出  XLR 平衡接口, 设 有三种接地模式切换开关,A组B组相位反转开关。可以将输 出的信号相位进行180°反转。完全隔离两个系统间的电位差, 避免由于接地原因造成的交流声干扰,防止过高电位差对设备 输入部件的损坏。    实现音频信号的安全传输,比如去除系统之 间连接比如笔记本电脑,摄像机,导播台,同声传译等设备连 接调音台产生的电流声。设备与设备之间长距离传输或者阻抗 不匹配连接产生的噪声。还适用于电台电视台剧场剧院,大型 演出等。


五:技术参数

品       牌: JQAUDIO(厦门剑侨电子科技)

型       号: LA-PRO

输入阻抗: 600Ω(交流阻抗)

输出阻抗: 600Ω(交流阻抗)

输入接口: 6.35 X 2,XLR X 2

输出接口: XLR X 2

模       式: 无源被动式

主要功能: 两通道物理性隔离,平衡/非平衡互转

特       点: 三种接地模式切换开关,带相位反转开关

频率响应: 20HZ-50KHZ (±<0.2db ref 1khz)

总谐波失真:<0.005%(ref 1khz 1V rms)

定  损  失: <0.5db(ref 1khz 1V rms)

绝缘电阻: DC1000V 100MΩ

隔离电压: AC 50Hz-60Hz 0V-1500V

尺      寸: 135mm X 100mm X 50mm
